Тепловые насосы ZUBADAN

Настенный внутренний блок MSZ-LN (ПРЕМИУМ инвертор)

Дизайн внутреннего блока серии ПРЕМИУМ — это сочетание простых форм, строгой геометрии линий и специального комбинированного пластика, который подобно лакокрасочному покрытию типа «металлик» имеет глубинную структуру и прозрачный верхний слой. Предусмотрено три цветовых решения на основе комбинированного пластика и одна линейка блоков белого цвета без прозрачного верхнего слоя.

• MSZ-LN25/35/50/60VGR (рубиново-красный)
• MSZ-LN25/35/50/60VGB (черный оникс)
• MSZ-LN25/35/50/60VGV (перламутрово-белый)
• MSZ-LN25/35/50/60VGW (натуральный белый)

Работа в режиме нагрева до −25°С. Стабильная теплопроизводительность при низкой температуре наружного воздуха. Установлен электронагреватель поддона наружного блока.

Низкий уровень шума — 19 дБ (MSZLN25/35VG).

Датчик «3D I-SEE» создает трехмерную температурную картину помещения и находит в нем положение людей. На этих данных основаны режимы автоматического отклонения или наведения воздушного потока, а также режим энергосбережения.

Раздельное управление воздушными заслонками для широкого охвата помещения, а также для создания комфортных условий одновременно для нескольких пользователей.

Система очистки воздуха Plasma Quad Plus позволяет быстро избавиться от бактерий, вирусов, аллергенов и пыли, а также задерживает мелкодисперсные частицы PM2.5, содержащиеся в воздухе около оживленных городских магистралей, предприятий или ТЭЦ. Встроенный дезодорирующий фильтр эффективно удаляет неприятные запахи.

Внутренние блоки комплектуются дезодорирующим фильтром и бактерицидным фильтром с ионами серебра.

Настенный внутренний блок MSZ-FH (ДЕЛЮКС инвертор)

Во все времена, создавая кондиционеры воздуха для дома, компания Mitsubishi Electric преследовала одну цель — создание естественного комфорта. Многие годы исследований направлены на изучение особенностей человеческого восприятия и ощущений. Серия MSZ-FH воплотила последние научные и технологические достижения в области очистки воздуха и распределения воздушных потоков. Это кульминация наших усилий по созданию здоровой атмосферы у вас дома.

• Тепловой датчик 3D I-SEE
• Система очистки воздуха Plasma Quad
• Максимальная энергоэффективность

Работа в режиме нагрева до −25°С. Стабильная теплопроизводительность при низкой температуре наружного воздуха. Установлен электронагреватель в поддоне наружного блока.

Датчик «3D I-SEE» создает трехмерную температурную картину помещения и находит в нем положение людей. На этих данных базируются режимы автоматического отклонения или наведения воздушного потока, а также режим энергосбережения.

Система очистки воздуха «Plasma Quad» позволяет быстро избавиться от бактерий, вирусов, аллергенов и пыли. Встроенный дезодорирующий фильтр эффективно удаляет неприятные запахи.

Естественный воздушный поток внутреннего блока передает особенности природного движения воздуха и незаметно создает ощущение спокойствия и тишины.

Раздельное управление воздушными заслонками для широкого охвата помещения, а также для создания комфорта одновременно для нескольких пользователей.

Рекордно высокий уровень энергоэффективности позволяет использовать кондиционер круглые сутки, не заботясь о стоимости электроэнергии.

MXZ-2F/4F VFHZ

Мультисистемы с тепловым насосом позволяют одновременно отапливать несколько помещений, независимо поддерживая в каждом из них целевую температуру.

Работа в режиме нагрева до −25°С. Стабильная теплопроизводительность при низкой наружной температуре. Установлен электронагреватель поддона наружного блока для предотвращения замерзания конденсата.

Подключение 2 или 4 внутренних блоков различного конструктивного исполнения.

Низкий уровень шума и вибраций.

Охлаждение при температуре наружного воздуха до –10°С.

Высокая энергоэффективность: сезонный класс энергоэффективности «А++» в режиме охлаждения и «А+» — в режиме нагрева.

Предусмотрена автоматическая проверка правильности соединения фреонопроводов и сигнальных линий, а также автоматическая коррекция при неправильном соединении.

Характеристики системы при подключении внутренних блоков в различных комбинациях можно рассчитать с помощью простой программы «Мультисистемы MXZ».
Список параметров:

• полная производительность (охлаждение/нагрев), а также минимальное и максимальное значения;
• потребляемая мощность (охлаждение/нагрев), а также минимальное и максимальное значения;
• рабочий ток (охлаждение/нагрев);
• коэффициент мощности (охлаждение/нагрев);
• полная производительность каждого внутреннего блока в режимах охлаждение и нагрев.

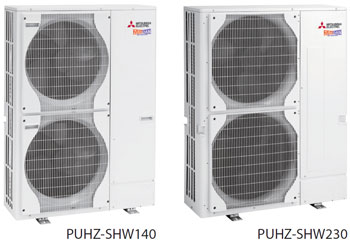

PUHZ-SHW

Компания Mitsubishi Electric представляет системы серии ZUBADAN. На японском языке это обозначает «супер обогрев». Известно, что производительность кондиционеров, использующих для обогрева помещений низкопотенциальное тепло наружного воздуха, уменьшается при снижении температуры воздуха. И это снижение весьма значительное: при температуре −20°С теплопроизводительность на 40% меньше номинального значения, указанного в спецификациях приборов и измеренного при температуре +7°С. Именно по этой причине кондиционеры не рассматривают в странах с холодными зимами как полноценный нагревательный прибор. Отношение к ним коренным образом изменилось благодаря тепловым насосам Mitsubishi Electric на основе технологии ZUBADAN.

Стабильная теплопроизводительность
Теплопроизводительность полупромышленных систем Mitsubishi Electric серии ZUBADAN Inverter сохраняет номинальное значение вплоть до температуры наружного воздуха –15°С. При дальнейшем понижении температуры (завод-изготовитель гарантирует работоспособность наружных блоков серии «R2.UK» и старше до температуры –28°С) теплопроизводительность начинает уменьшаться. Но при этом сохраняется преимущество как перед обычными системами, так и перед энергоэффективными системами серии POWER Inverter.

Комфортный нагрев помещения
Алгоритм управления цепью инжекции может быть оптимизирован с целью достижения максимальной теплопроизводительности, например, при пуске системы в холодном помещении. Другой режим, в котором важна максимальная производительность — это режим оттаивания наружного теплообменника (испарителя). Режим оттаивания, избежать которого в тепловых насосах с воздушным охлаждением невозможно, происходит быстро и совершенно незаметно для пользователя.

Цепь двухфазного впрыска
Уникальная технология двухфазного впрыска хладагента в компрессор обеспечивает стабильную теплопроизводительность при понижении температуры наружного воздуха.

PUHZ-SW

Наружные блоки серий POWER Inverter PUHZ-SW могут быть подключены к внутреннему блоку «ECODAN» или к теплообменнику «фреон−вода» сторонних производителей.

Системы характеризуются высокой энергоэффективностью, так как нет необходимости использовать антифриз, а также промежуточные теплообменники «гликоль−вода».

• При подключении к внешнему теплообменнику сторонних производителей обязательным компонентом системы является контроллер PAC-IF061B-E.
• Объединение тепловых насосов в каскад с помощью контроллеров PAC-IF061B-E и PAC-SIF051B-E.
• Энергоэффективные наружные блоки PUHZ-SW100V/YAA имеют низкий уровень шума.
• Мониторинг потребляемой электроэнергии.
• Блоки повышенной коррозионной стойкости «-BS» поставляются под заказ.

Гидромодули для отопления, охлаждения и ГВС

Компания Mitsubishi Electric Corporation производит несколько типов гидромодулей для создания систем отопления. Блоки EHSC имеют встроенный теплообменник «фреон-вода» и предназначены для подключения к тепловым насосам POWER Inverter PUHZ-SW и ZUBADAN Inverter PUHZ-SHW. Гидромодули ERSC/ERSE могут работать как в режиме нагрева, так и в режиме охлаждения воды.

Гидромодули содержат следующие компоненты:

• циркуляционный насос первичного контура;
• теплообменник «фреон-вода»;
• проточный электрический нагреватель мощностью от 2 до 9 кВт;
• специализированный управляющий контроллер PAC-IF061B-E с пультом.

Предусмотрено подключение к облачному сервису MELCloud с помощью Wi-Fi интерфейса MAC-587IF-E. MELCloud — это облачная технология, которая предназначена для управления кондиционерами и тепловыми насосами Mitsubishi Electric локально или удаленно с помощью мобильных устройств или компьютера.

В гидромодулях «ECODAN» модификации «R2» и старше реализована функция «SG Ready», то есть возможность подключения к умным сетям электроснабжения «Smart Grid».

Специальное устройство PAC-TZ01-E предназначено для реализации двухзонного отопления с помощью «теплого пола» и радиаторов. В состав устройства входят 2 циркуляционных насоса, трехходовой вентиль, а также термисторы. Все указанные элементы подключаются к блоку управления гидромодулем.

City Multi PUHY-HP

Минимальная температура наружного воздуха в режиме нагрева составляет –25°С.

Увеличенный интервал между режимами оттаивания (до 250 мин) наружного теплообменника обеспечивает длительный непрерывный нагрев воздуха.

Оттаивание теплообменника происходит мощно и быстро, что исключает падение температуры воздуха в помещении.

Стабильная теплопроизводительность
Номинальная теплопроизводительность сохраняется при понижении температуры наружного воздуха до –15°С.

Быстрый запуск
Система достигает номинальной теплопроизводительности всего за 20 минут при температуре наружного воздуха –15°С.

Технология City Multi Y ZUBADAN
Дросселирование основного потока жидкого хладагента в гидравлическом контуре системы ZUBADAN Inverter происходит ступенчато с помощью двух электронных расширительных вентилей LEV A и LEV B. В результате между расширительными вентилями образуется точка среднего давления. Жидкий хладагент ответвляется из этой точки и частично испаряется в теплообменнике HIC (труба в трубе). Парожидкостная смесь, соотношение пара и жидкости в которой определяется работой электронного расширительного вентиля LEV C, поступает на специальный штуцер инжекции компрессора. Далее внутри компрессора смесь инжектируется в замкнутую область между спиралями компрессора на промежуточном этапе сжатия. Фактически, спиральный одноступенчатый компрессор превращается в двухступенчатый, что увеличивает степень сжатия.
