«M-серия» — системы для квартир и загородных домов

Мультисистемы MXZ и PUMY-SP

MXZ-2F/3F/4F/5F/6F: 3,3–12,2 кВт

Мультисистемы с инвертором

Подключение от 2 до 6 внутренних блоков различного конструктивного исполнения.

Низкий уровень шума и вибраций.

Охлаждение при низкой температуре наружного воздуха.

Высокая энергоэффективность: сезонный класс энергоэффективности «А++» и «А+++».

Во всех моделях MXZ-F предусмотрена aвтоматическая проверка правильности соединения фреонопроводов и сигнальных линий, а также автоматическая коррекция при неправильном соединении.

Не требуется дозаправка хладагентом. Все модели MXZ-F заправлены достаточным количеством хладагента R32 для эксплуатации с любой суммарной длиной всех участков фреонопровода в допустимых пределах.

Характеристики системы при подключении внутренних блоков в различных комбинациях можно рассчитать с помощью простой открытьпрограммы «Мультисистемы MXZ».
Список параметров:

  • полная производительность (охлаждение/нагрев), а также минимальное и максимальное значения;
  • потребляемая мощность (охлаждение/нагрев), а также минимальное и максимальное значения;
  • рабочий ток (охлаждение/нагрев);
  • коэффициент мощности (охлаждение/нагрев);
  • полная производительность каждого внутреннего блока в режимах охлаждение и нагрев.
Презентация модели
Информационная брошюра
Характеристики MXZ-2F VF
(2 внутренних блока)
Характеристики MXZ-3F VF
(3 внутренних блока)
Характеристики MXZ-4F VF
(4 внутренних блока)
Характеристики MXZ-5F VF
(5 внутренних блоков)
Характеристики MXZ-6F VF
(6 внутренних блоков)
Тепловые насосы MXZ-2F/4F VFHZ
(2 или 4 внутренних блока)

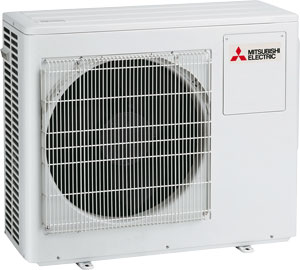

MXZ-2HA, MXZ-3HA: 4,0–5,0 кВт

Мультисистемы серии «Классик» с инвертором (2~3 внутренних блока)

Подключение от 2 до 3 настенных внутренних блоков MSZ-HR.

Низкий уровень шума и вибраций.

Охлаждение при низкой температуре наружного воздуха.

Высокая энергоэффективность: сезонный класс энергоэффективности «А++».

Во всех моделях MXZ-2HA и MXZ-3HA предусмотрена aвтоматическая проверка правильности соединения фреонопроводов и сигнальных линий, а также автоматическая коррекция при неправильном соединении.

Характеристики системы при подключении внутренних блоков в различных комбинациях можно рассчитать с помощью простой открытьпрограммы «Мультисистемы MXZ».
Список параметров:

  • полная производительность (охлаждение/нагрев), а также минимальное и максимальное значения;
  • потребляемая мощность (охлаждение/нагрев), а также минимальное и максимальное значения;
  • рабочий ток (охлаждение/нагрев);
  • коэффициент мощности (охлаждение/нагрев);
  • полная производительность каждого внутреннего блока в режимах охлаждение и нагрев.
Информационная брошюра
Характеристики MXZ-2HA
(2 внутренних блока)
Характеристики MXZ-3HA
(3 внутренних блока)

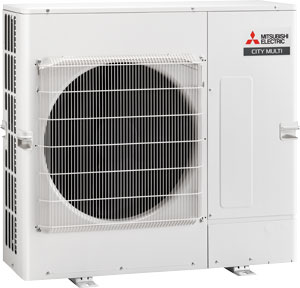

PUMY-SP V/YKM: 12,5–15,5 кВт

Мультисистемы с инвертором (2~12 внутренних блоков)



Внутренние блоки в составе такой системы работают полностью независимо (кроме одновременной работы в режимах охлаждения и нагрева).

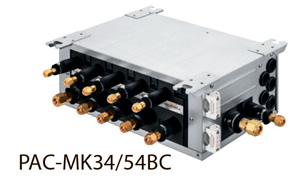

Для разветвления трубопроводов хладагента используются специальные блоки-распределители PAC-MK34BC(B) и PAC-MK54BC(B), представляющие собой набор электрически управляемых расширительных вентилей. В одной системе допускается использовать не более 2 блоков-распределителей.

Приборы PAC-MK34BC(B) и PAC-MK54BC(B) не требуют удаления конденсата и не имеют дренажного поддона.

Статическое давление вентилятора может быть увеличено до 30 Па с помощью DIP-переключателя SW6-5 на плате наружного блока.

Блоки повышенной коррозионной стойкости PUMY-SP112/125/140V/YKM-BS поставляются под заказ.

Предусмотрена система централизованного управления на базе контроллеров VRF-систем CITY MULTI.

Презентация модели
Информационная брошюра
Характеристики PUMY-SP VKM
(1 фаза)
Характеристики PUMY-SP YKM
(3 фазы)

Примечания:
1) Для подбора сплит-системы можно воспользоваться простым открытькалькулятором теплопритоков.
2) открытьПрограмма расчета характеристик наружного агрегата при подключении внутренних блоков в различных комбинациях.
